Projet
Usine de Suria – Mine de sel
Client
Construction San José
Situation géographique
Espagne, Barcelone
Secteur
Exploitation minière
Service
Ingénierie
Promoteur
ICL
Logiciel
ROBOT, STRUCTURAL ANALYSIS, IDEA STATICA, CYPE, TEKLA STRUCTURES, AUTOCAD.
Année
2022
Durée
10 mois
Extension de l'usine de Suria - Mine de sel
ICL Iberpotash a confié à San José Constructora les travaux d’agrandissement liés à la modernisation des équipements afin d’améliorer l’efficacité et la capacité de production actuelle de l’usine de Suria.

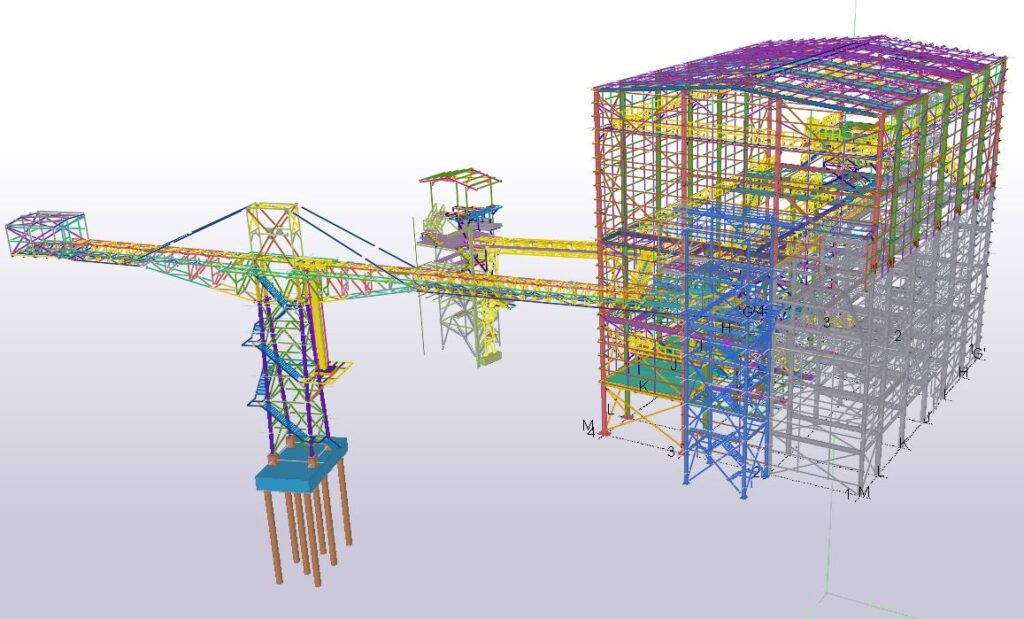

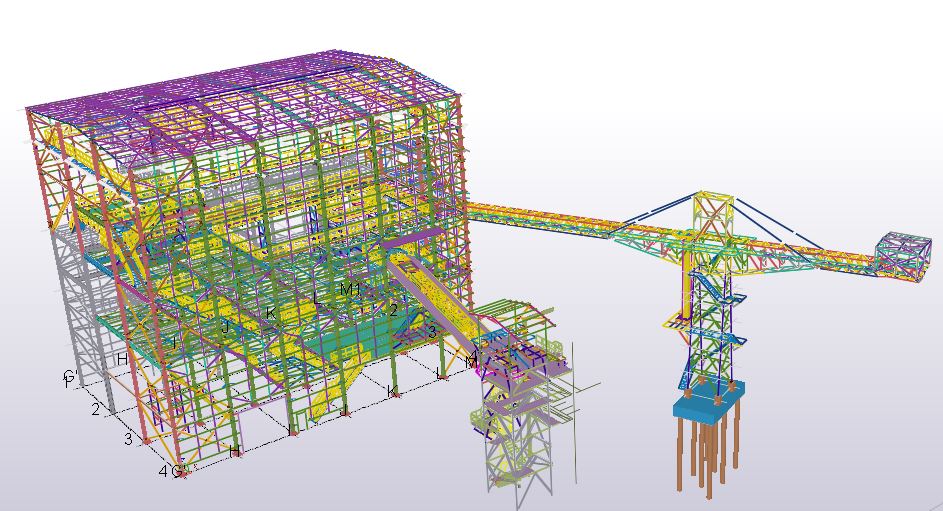

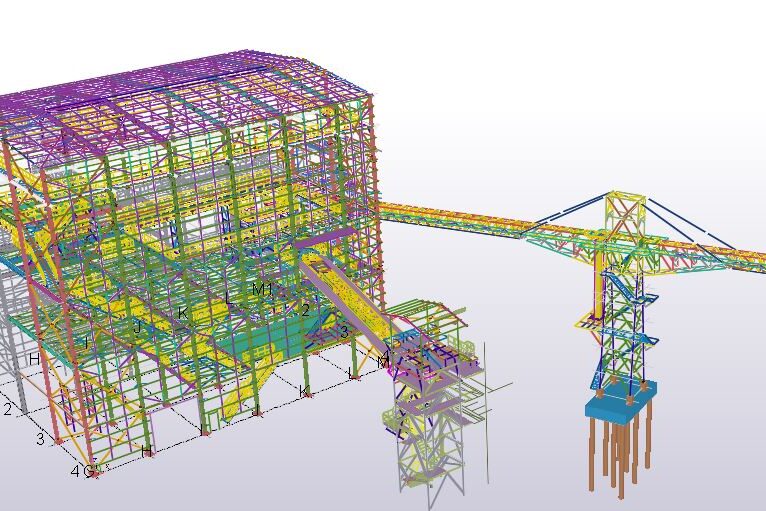

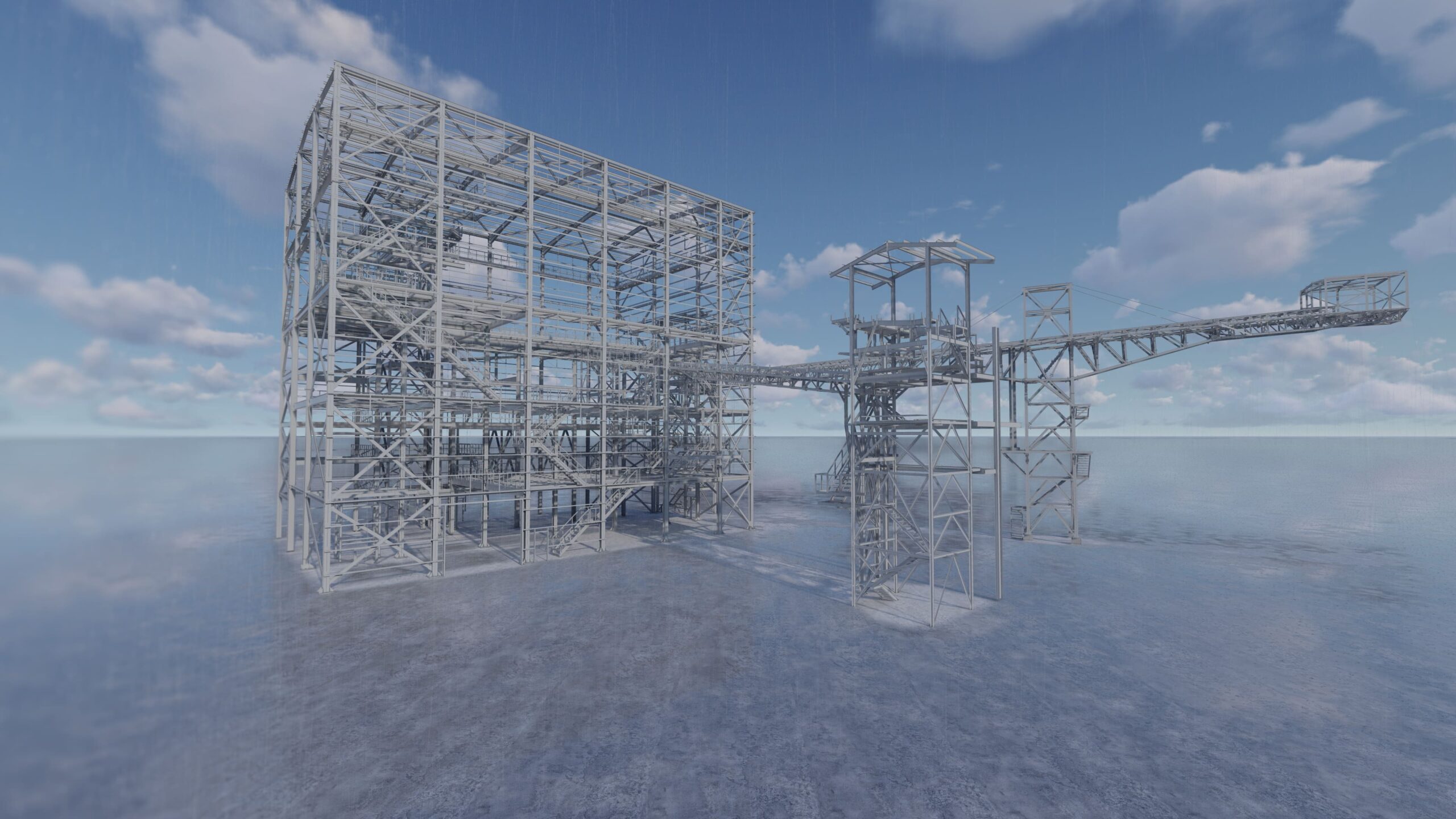

Notre équipe du département des travaux de génie civil d’IDEA a réalisé l’ingénierie de fabrication de l’extension du bâtiment, y compris la modélisation BIM avec un LOD-400, la conception et le calcul des joints de la structure métallique boulonnée et soudée, ainsi que la préparation et la remise au client de toute la documentation et des plans pour sa fabrication en atelier.
Cet élargissement aura un impact direct sur les différentes phases du processus de production et, par conséquent, sur plusieurs de ses bâtiments, en l’occurrence des constructions à structure métallique.
L’usine de traitement des déchets liquides finaux aura une capacité de stockage totale de 8 200 m3
Portée
Des travaux d’ingénierie détaillée, de fabrication et de calcul des joints ont été réalisés. Avec une durée de 10 mois.
Les bâtiments concernés par ce projet sont les suivants :

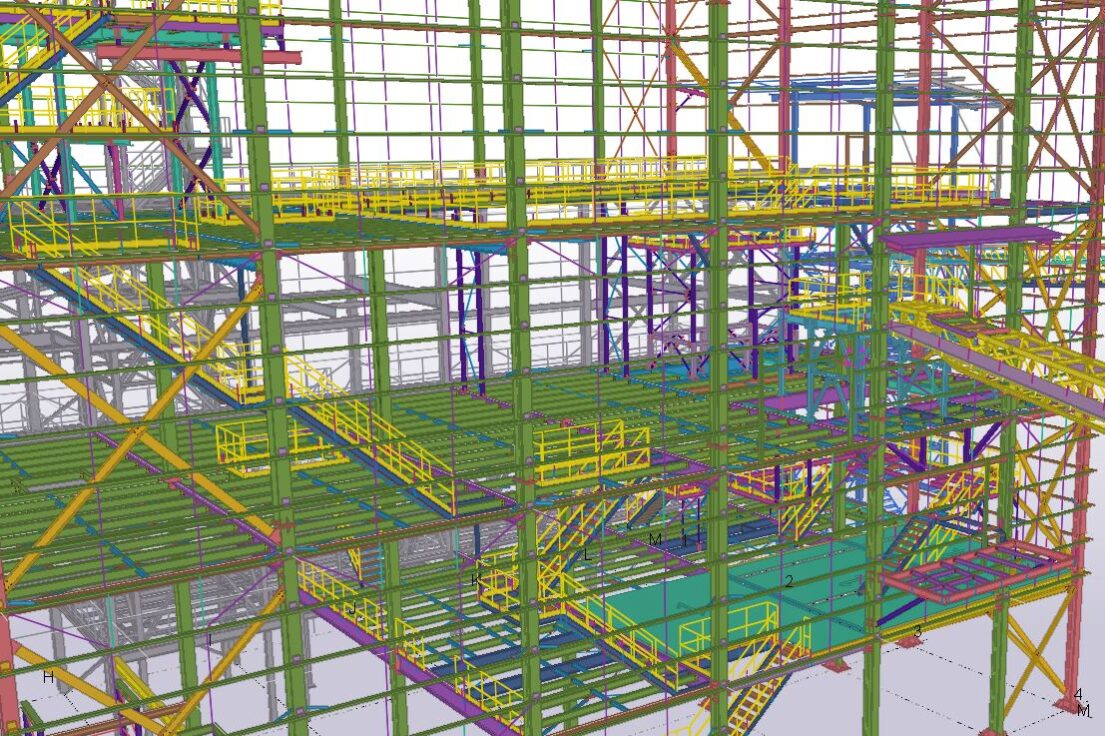

- Bâtiment de séchage : Modélisation et fabrication
- Tour d’escaliers : Calcul des joints

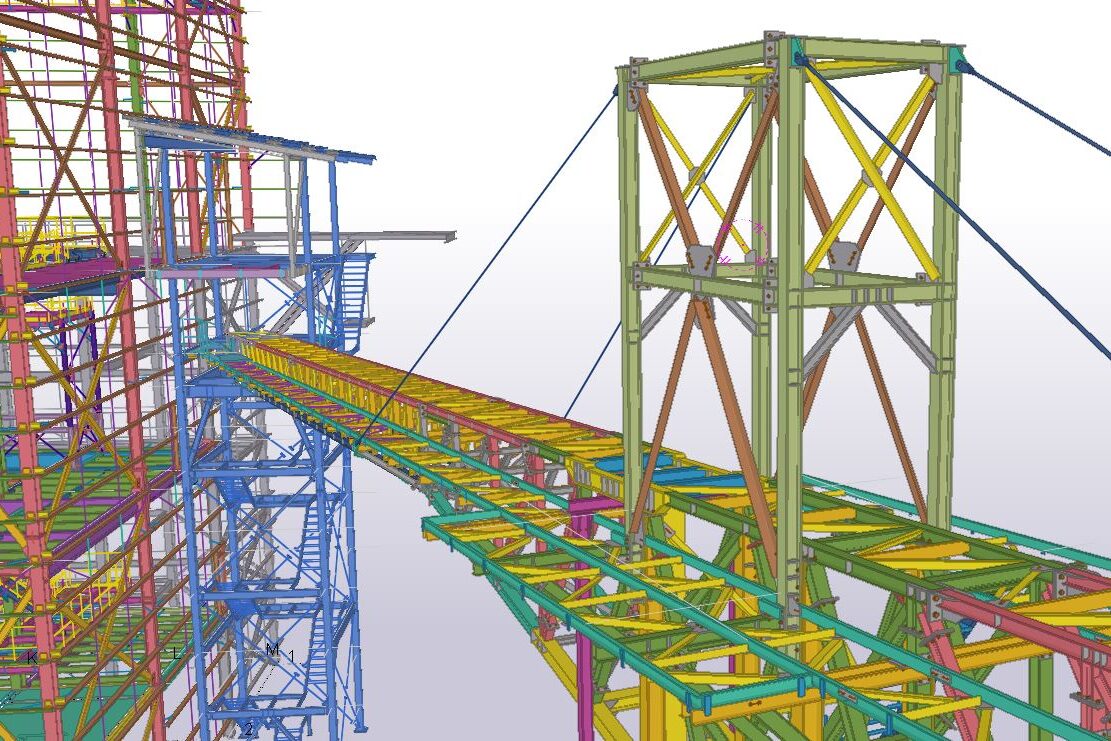

- Bande et tour TPC-419 : Calcul des joints
- Bande et tour TPC-417 : Calcul des joints
Les travaux ont été avancés autant que possible pour accélérer la fabrication de la structure. Travailler sur un modèle séparé de l’atelier.
Le modèle de tekla avec lequel nous avons travaillé a été extrait du fichier IFC reçu du client, et en est une reproduction parfaitement fidèle.
Les informations de l’IFC ont été considérées comme valides. Les collisions internes des éléments ont été corrigées.
Idea a envoyé des plans avec des élévations afin que le client et le fabricant puissent vérifier les élévations proposées pour l’exécution des connexions des piliers, ainsi que les joints conçus.
Phases du projet
- Calcul de la conception de l’installation.
- Modélisation BIM et développement technique détaillé.
- Mise en œuvre de la nouvelle structure avec le modèle de la structure existante et contrôle des interférences.
- Préparation de la documentation de l’atelier.
IDEA possède une vaste expérience de l’ingénierie détaillée de la construction métallique, appliquée avec l’utilisation des derniers outils BIM du marché.
